Struktura linearnog vodiča za željeznice

Ako ste ikada koristili CNC strojeve, industrijsku automatizaciju ili preciznu opremu, morate shvatiti važnostLinearne vodilice. Omogućuju glatko i precizno linearno kretanje ., ali kako su točno dizajnirani? Kao stručnjaci za prijenosno polje,JSMSpecijalizirani za pružanje premium linearnih vodiča . U ovom ćemo članku ispitati strukturu linearnih vodiča i njihova razmatranja dizajna .

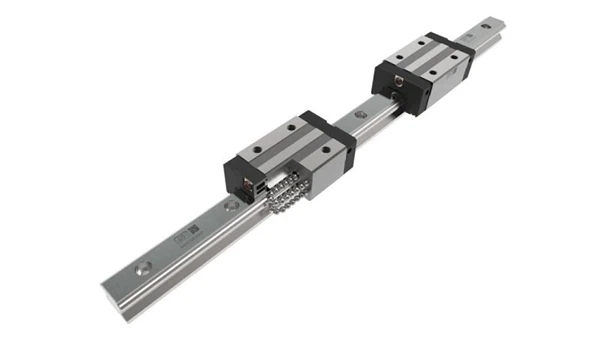

1. Željeznica - temelj

Željeznica je fiksna, nepomična komponenta koja pruža očvrsnu i glatku stazu da se prijevoz kreće duž . obično se izrađuje od očvrsnog ugljičnog čelika (e . g ., s55c) ili nehrđajućeg čelika, s jednim ili više utrke na njenoj površini {{{{{{{{{{{{}

2. kolica (klizač) - gdje opterećenje sjedi

Nosač je pokretni dio koji podržava opterećenje i putuje duž šine . Sadrži kotrljajuće elemente i njihov sustav recirkulacije . Materijal je obično očvrsnut čelični ili aluminijska legura .

3. kotrljajući elementi - kuglice / valjci

Kolavni elementi smješteni su između željeznice i kočijih staza kako bi nosili opterećenje i nesmetano kotrljali . Većina linearnih vodilica koristi kuglice (za glatko, brzo kretanje) ili valjke (za veći kapacitet opterećenja) .

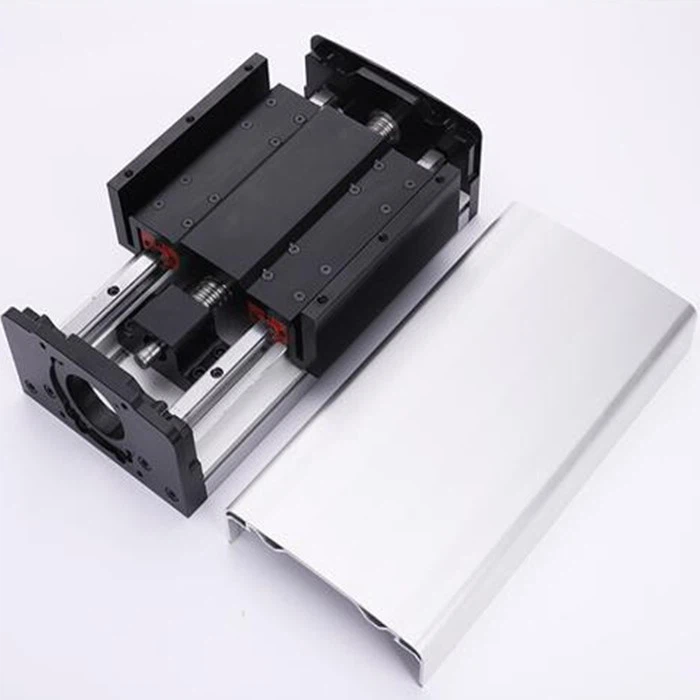

4. Krajnje kapice i pečate - Izdržavanje onečišćenja

Krajnje kapice montiraju se izravno na oba kraja šine, u kombinaciji s brtvama kako bi tvorili zatvorenu strukturu ., oni također djelomično smještaju put recirkulacije kuglica/valjka .

Brtve uglavnom uključuju filc brtve, gumene brtve za usne i metalne strugače/brisače, instalirane na krajevima/stranama nosača . Ove brtve sprječavaju onečišćenja (prašine, krhotine, tekućine) da uđu u trkačke staze i pomažu u održavanju podmazanja .

5. Blokovi ležaja - stabilnost pod pritiskom
Blok ležaja drži sve komponente zajedno, osiguravajući da nosač ostane usklađen s šinom čak i pod velikim opterećenjima ., međutim, nedovoljna krutost može uzrokovati savijanje, utječući na glatkoću i preciznost linearnog gibanja .

1. nosivost
Nisu sve linearne vodilice izgrađene iste {. Male šine mogu odgovarati 3D pisačima, dok industrijski strojevi zahtijevaju čvršće tračnice . ključna razmatranja uključuju:
• Statičko opterećenje (kada je stroj nepomičan)
• Dinamičko opterećenje (sile tijekom pokreta)
• Opterećenje trenutka (torzijske snage)
Preopterećenje šine može dovesti do brzog trošenja ili čak kvara tijekom rada ., stoga često preporučujemo korištenje većih kočija ili više tračnica za aplikacije s velikim opterećenjem .

2. precizna ocjena

Linearne vodilice dolaze u različitim preciznim ocjenama, uključujući:

Standardna ocjena (opća automatizacija)

Visoka preciznost (CNC strojevi, optički sustavi)

Ultra visoka preciznost (oprema za poluvodič, medicinski uređaji)

Općenito, veća preciznost rezultira glatkijim kretanjem i duljim radnim vijekom, ali i po višoj cijeni .

3. krutost i prigušivanje
Ako vaša oprema tijekom rada doživljava vibracije ili točnost, nedovoljna krutost često je uzrok . rješenja uključuju:
• Unaprijed (primjena unutarnje napetosti za smanjenje povratnog udara)
• Optimiziranje kontaktnog kuta (za ravnomjerno raspodjelu sile)
• Korištenje jačih materijala (očvrsnuta čelika umjesto aluminija)

Linearne vodeće tračnice uglavnom se sastoje od tračnica, kočija, valjanih elemenata i sustava za brtvljenje . više su od samo metalnih šina, oni određuju stabilnost cijelog sustava . prilikom dizajniranja, trebali bismo razmotriti faktore poput opterećenja, preciznosti i prigušivanja.

Kao vodeći proizvođač linearnih vodiča,JSMNudi širok izbor modela . Upoznajemo razne potrebe za aplikacijama od 3D pisača do teške industrijske opreme . Uz naše standardne kataloške proizvode, JSM također nudiPrilagođeni željeznički dizajni. Ako ste zainteresirani,kontaktirajte nasDa bismo saznali kako možemo nadograditi vaš prijenosni sustav .
