JSM serija vijaka kuglica
JSM kuglični vijci pretvaraju rotacijsko gibanje u linearno kretanje kroz spiralni mehanizam za precizno pozicioniranje ili kretanje rezanja. Naši proizvodi uglavnom uključuju seriju interne cirkulacije, cirkulacijske serije krajnjih kapsa, minijaturne serije i druge vrste.
-
![Nulti vijak]()
BSHNulti vijakCilindrični dizajn matica bez prirubnica -
![Minijaturni kuglični vijak]()
SFKMinijaturni kuglični vijakK-tipa jednostruki dizajn prirubnice -
![Vijak za tihi kuglični vijak velike brzine]()
SFHVijak za tihi kuglični vijak velike brzineH-tip dizajn s jednim maticama -

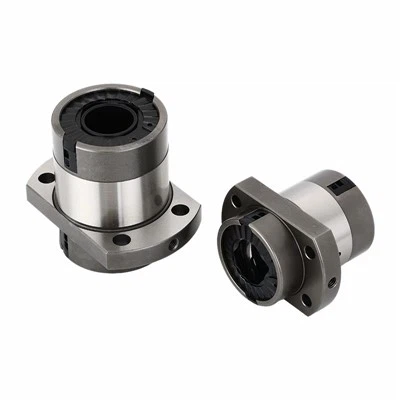

![Kuglični vijak otporan na prašinu velike brzine]()
SfyrKuglični vijak otporan na prašinu velike brzineY-tipi dizajn s jednom maticom -
![Mali kuglični vijak]()
SFSMali kuglični vijakDizajn s jednim maticama s jednim maticom -
![Kuglični vijak velike brzine]()
SFAKuglični vijak velike brzineDizajn jednostrukih prirubnica A-tipa -
![Visoki olovni kuglični vijak]()
SfeVisoki olovni kuglični vijakPrirubnica s jednim maticom e-tipa -
![Dvostruka kuglica]()
DfuDvostruka kuglicaDIN-Standard Dizajn dvostruke matice -
![Mali kuglični vijak]()
SFUMali kuglični vijakDIN-Standard Dizajn s jednim maticama -
![Recirkulirajući kuglični vijak]()
SFIRecirkulirajući kuglični vijakDizajn jednostrukih prirubnica s jednim maticom
Gdje se naši kuglični vijužu izvrsno
Kao vodeći proizvođač kuglica u Kini, naši proizvodi značajno smanjuju gubitak energije prijenosa, povećavaju točnost i proširuju životni vijek. Uparen slinearni vodiči, oni služe kao ključne komponente prijenosa u različitim linearnim rješenjima za kretanje. Evo njegovih glavnih značajki:
- Visoka učinkovitost prijenosa i niska potrošnja energije
- Visoka krutost i teška opterećenja
- Visoka preciznost i stabilita
- Niska buka i niska vibracija
Tehnički podaci kuglica
Naši klizni prstenovi nude veličinama provrta u rasponu od 12 mm do 5 0 0 mm + kako bi se uklopili različiti promjeri osovine, s nazivnom brzinom od 3 0 0–5, 000 RPM koji osigurava nizak električni šum i minimalno trošenje. Sadrže standardnu ocjenu struje od 0–20A i naponsku ocjenu 0–600Vac/VDC, što ih čini prikladnim i za signale niskog napona i za prijenos velike snage. S 0–300 krugova opcionalno, oni podržavaju snagu, kompatibilnu Ethernet ili hibridne konfiguracije električnih/pneumatskih kanala. Dizajnirani za izdržljivost, oni rade stabilno u radnim temperaturama {-40 stupnjeva -+100 i nude IP ocjene do IP68 (opcije otporne na prašinu, vodootporne i otporne na koroziju), idealne za zahtjevna okruženja.
SFS (DIN69051 FORK B) Kuglični vijci
SFA kuglični vijci
SFU (DIN69051 FORK B) Kuglični vijci
DFS (DIN 69051FORM B) Kuglični vijci
SFNU (DIN69051 oblik b) kuglični vijci
DFU (DIN69051 FORK B) Kuglični vijci
SFK kuglični vijci
SFL kuglični vijci
SFY/SFE kuglični vijci
SFNL kuglični vijci
DFL kuglični vijci
BSH kuglični vijci
GTHA (DIN69051 FORK B) Kuglični vijci
SFV kuglični vijci
OFI kuglični vijci
SCL kuglični vijci
DFV kuglični vijci
Ofu (DIN 69051 oblik b) kuglični vijci
Tražite idealan kuglični vijak za svoje strojeve? Neka naš stručnjak
Tim pruža prilagođene savjete o kupnji
Pomozite vam da napravite pravi izbor!
Prilagođeni kuglični vijci s JSM -om za vaše automatizirane projekte
JSM posjeduje opsežnu stručnost u prilagodbi kuglice. Dostavljamo prilagođene linearne rješenja za kretanje optimiziranjem osnovnih parametara, strukture, materijala, performansi i funkcije kako bismo se točno uskladili s vašim zahtjevima.
- Osnovni parametri
- Struktura i materijal
- Performanse i funkcija

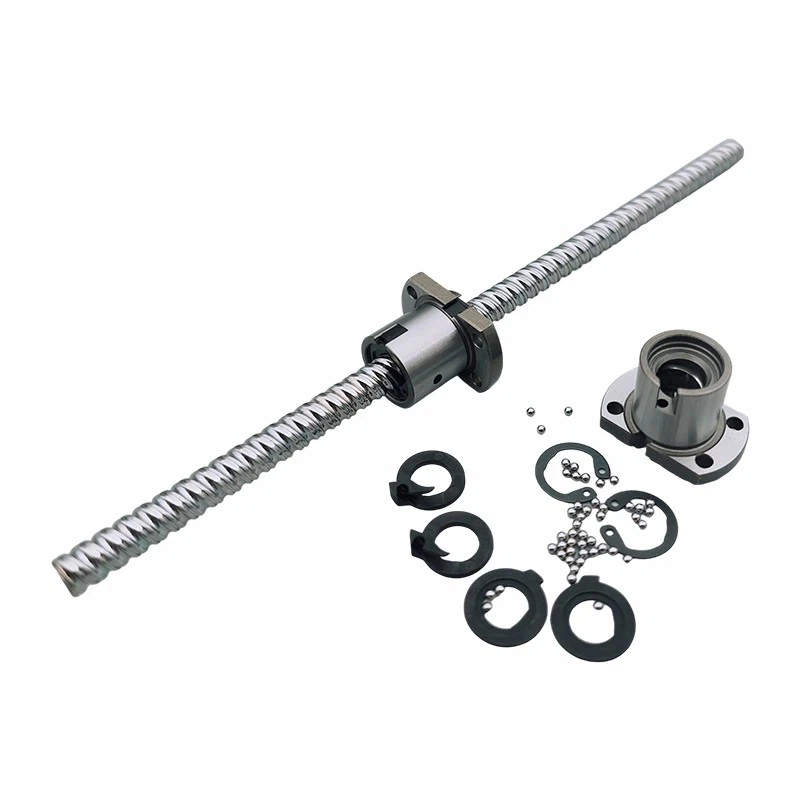

Specijalizirani smo za prilagođavanje jezgrenih parametara za kuglice, uključujući nominalni promjer, olovo i precizno ocjenu, kako bismo ispunili vaše tehničke specifikacije.
Nominalni promjer (Vanjski promjer vijaka)
Raspon:Prilagodljivo od φ4 mm (mikro-razreda) do φ100 mm (veliki format) kao standard.
Olovo (aksijalni ton)
Aplikacije velike brzine(npr. Automatizirani transportni sustavi, robotika): Veći vodiči (npr. 20 mm, 30 mm) preferiraju se kako bi maksimizirali linearnu brzinu.
Prijave visoke preciznosti(npr., poluvodička litografija, medicinsko snimanje): manji vodiči (npr. 2 mm, 5 mm) optimiziraju rezoluciju pomaka i točnost položaja.
Precizne ocjene
Usklađenost:U skladu s GB/T 17587.3 (kineski nacionalni standard za kuglice).
Ocjene:
- • P1: Ultra-visoka preciznost (za pozicioniranje na nanometru).
- • P2: Visoka preciznost (zahtjevna industrijska automatizacija).
- • P3: Precizna ocjena (opća industrijska mašina).
- • P5: Standardna ocjena (aplikacije opće namjene).
JSM nudi prilagodljive konfiguracije kugličnog vijaka, uključujući sustave za cirkulaciju i dizajne matice, s karbonskim čelikom kao primarnim materijalom.
Cirkulacijski sustavi
Unutarnja cirkulacija:Visoka krutost i niska buka, idealna za precizne strojeve (npr. CNC strojevi, poluvodička oprema).
Vanjska cirkulacija:Prikladno za aplikacije s velikim opterećenjem koje zahtijevaju rad velike brzine (npr. Strojevi za ubrizgavanje, industrijski roboti).
Konfiguracije oraha
Pojedinačna matica:Ekonomično rješenje za linearno gibanje opće namjene.
Dvostruka matica:Unaprijed učitani dizajn za visoko precizno pozicioniranje i uklanjanje povratnog udara.
Prirubnica:Značajke uključuju integrirane montažne prirubnice za krute strukture.
Bez prirubnica:Kompaktni dizajn za aplikacije ograničene prostorom poput kolaborativnih robota i medicinskih uređaja.
Materijal
Primarni materijal:Ugljični čelik, toplinski obrađen za pojačanu otpornost na habanje.
Površinski tretman
Vijak:Toplinska obrada za pojačanu otpornost na habanje.
Orah:Karburizacija otvrdnjavanjem kućišta radi poboljšanja površinske tvrdoće.
U JSM-u isporučujemo prilagođene rješenja za kuglične vijke s optimiziranim opterećenjem, produženi radni vijek, zaštitu prašine, samo-zaključavanje i značajke otporne na eksploziju kako bismo zadovoljili vaše potrebe u industriji.
Kapacitet
Aksijalno opterećenje:Prilagodljivo od 5 kN do preko 500 kN, postignuto povećanjem promjera vijka i optimiziranjem dizajna Raceway.
Radijalno opterećenje:Posebnim dizajnom, kuglični vijak može podnijeti radijalnu silu (poput vertikalno montiranog mehanizma za podizanje).
Život i pouzdanost
Ocijenjeni život (L10):Povećavanjem promjera kuglice i optimiziranjem kuta kontakta, nazivni vijek se može proširiti od standardnog 10, 000 km do preko 30, 000 km.
Dizajn otporan na prašinu:Uključujući labirintske brtve i gumene poklopce prašine.
Posebne funkcije
Funkcija samo-zaključavanja:Prilagođeni veliki olovo s dizajnom niskog kuta spirale osigurava obrnuto samo zaključavanje, idealno za dizanje platformi kako bi se spriječilo nenamjerno klizanje.
Dizajn otporan na eksploziju:Kod površinske izolacijske tretmane i anti-statički premaz, naši kuglični vijci mogu se primijeniti u zapaljivim i eksplozivnim okruženjima, poput kemijske opreme.
Zašto odabrati JSM kao svog dobavljača veleprodajnih vijaka
- Napredna proizvodna oprema
- Pouzdano osiguranje kvalitete
- Održivost

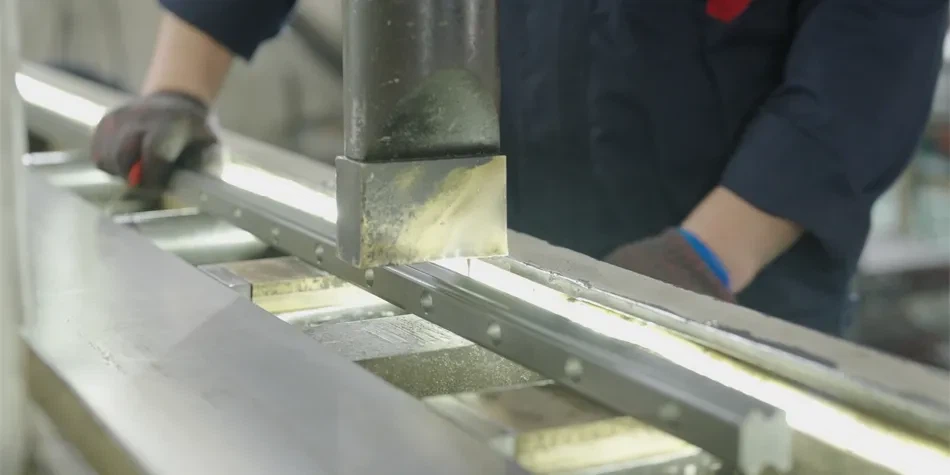

Napredna proizvodna oprema
JSM, s 20, 000 m² tvornice samouprave, uveo je naprednu opremu poput inteligentnih strojeva za brušenje, CNC centra i automatiziranih linija za pakiranje, omogućujući stabilne zalihe globalnim kupcima.
Read More >>
Pouzdano osiguranje kvalitete
U skladu s ISO 9001, provodimo rigorozno ispitivanje u tri faze na sirovinama i kugličnim vijcima kako bismo osigurali točnost i dosljednost. Štoviše, naša ponuda ispunjava standarde ISO 14001 i ISO 45001.
Read More >>
Održivost
Korištenjem ekološki prihvatljivih materijala, promicanjem zelene proizvodnje i usvajanjem opreme za uštedu energije, smanjujemo potrošnju resursa i emisije ugljika i pomažemo našim kupcima da smanje energetske i operativne troškove.
Read More >>
FAQ
P: Kako osigurati točnost kuglica?
O: Koristimo CNC strojne alate u kombinaciji s tehnologijom super završetka kako bismo precizno kontrolirali kritične parametre, uključujući promjer vijaka, olovo i kut helixa, istovremeno eliminirajući obrada odstupanja pomoću algoritama kompenzacije pogreške.
P: Koje su glavne komponente kugličnog vijaka?
O: Linearni kuglični vijak uglavnom se sastoji od vijaka, matice, kuglice i uređaja za povratak kuglice.
P: Možete li osigurati sklop vijaka?

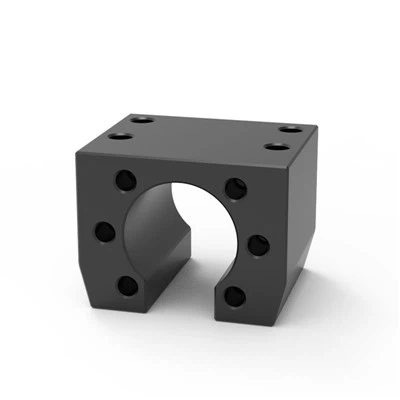

O: Da! Mi nudimonabava na jednom mjestuZa linearne vodiče, kuglične vijke i nosače ležaja kugličnih vijaka, omogućavajući učinkovitu integraciju linearnih sustava pokreta prilagođenih vašim potrebama.
P: Koja je razlika između vijaka kuglica i olovnih vijaka?
O: Kuglični vijak koristi kotrljajuće trenje kugličnim ležajevima, nudeći visoku učinkovitost, preciznost i opterećenje, pogodno za preciznu opremu; Olovni vijak oslanja se na klizno trenje, s nižom učinkovitošću, preciznošću i opterećenjem, ali samo-zaključavanjem, pogodnim za jednostavne, niske precizne aplikacije.
P: Kako održavati kuglične vijke? Koji čimbenici utječu na njihov život?
O: Kuglični vijci zahtijevaju redoviti pregled podmazivanja, klirensa, buke i zaštite prašine. Na njihov radni vijek utječu faktori kao što su magnituda opterećenja, preciznost instalacije, operativno okruženje i kvaliteta podmazivanja.
P: Koje su primarne primjene kugličnih vijaka?
O: Kuglični vijci se prvenstveno koriste u visoko preciznim linearnim aplikacijama za kretanje u industrijama poput CNC strojnih alata, industrijske robotike, poluvodičke opreme, medicinskih uređaja i 3D ispisa.
P: Imate li uslugu testa i revizije?
O: Da, možemo vam pomoći u dobivanju određenog izvješća o testiranju proizvoda i određenog izvještaja o tvorničkoj reviziji.
P: Dajete li uzorak? Je li besplatno?
O: Ako je uzorak male vrijednosti, besplatni ćemo uzorak pružiti sakupljanje tereta. Ali za neke uzorke visoke vrijednosti moramo prikupiti naboj uzorka.
P: Možete li raditi OEM i ODM?
O: Da, OEM i ODM su prihvatljivi. Materijal, boja i stil su prilagodljivi. Nakon daljnje rasprave pružit ćemo savjet o minimalnim količinama narudžbe (MOQ).
P: Koliko traje prilagodba?
O: Jamčimo prototipiranje i isporuku uzorka u roku od 14 dana, osiguravajući da brzo nastavite s daljnjim testiranjem.
P: Koji je vaš termin isporuke?
O: Naš uobičajeni izraz isporuke je Fob Šangaj. Također prihvaćamo EXW, CIF, DDP itd. Ponudit ćemo vam troškove dostave, a vi možete odabrati onaj koji je za vas najpovoljniji i učinkovitiji.
P: Koja je vaša politika usluga nakon prodaje?
O: Pružamo jednogodišnje jamstvo o kvaliteti. Bilo koji problemi s kvalitetom bit će riješeni kako bi se osiguralo zadovoljstvo kupaca.
Kao jedan od najcjenjenijih proizvođača i dobavljača kuglastih vijaka u Kini, predstavljeni su nas kvalitetnim proizvodima i niskim cijenama. Budite sigurni da kupite kuglični vijak napravljen u Kini ovdje iz naše tvornice.
Popularni proizvodi
2. podnosi temperature do 150 stupnjeva
Kuglica za utiskivanje od nehrđajućeg čelika
Uključite svoj linearni sustav pokreta s JSM -om!
Od preciznih linearnih vodiča do kugličnih vijaka visokih performansi, pružamo prilagođena rješenja kako bismo optimizirali vaše strojeve . Kontaktirajte naše stručnjake na vašu praktičnost . Mi smo 24/7 online .
